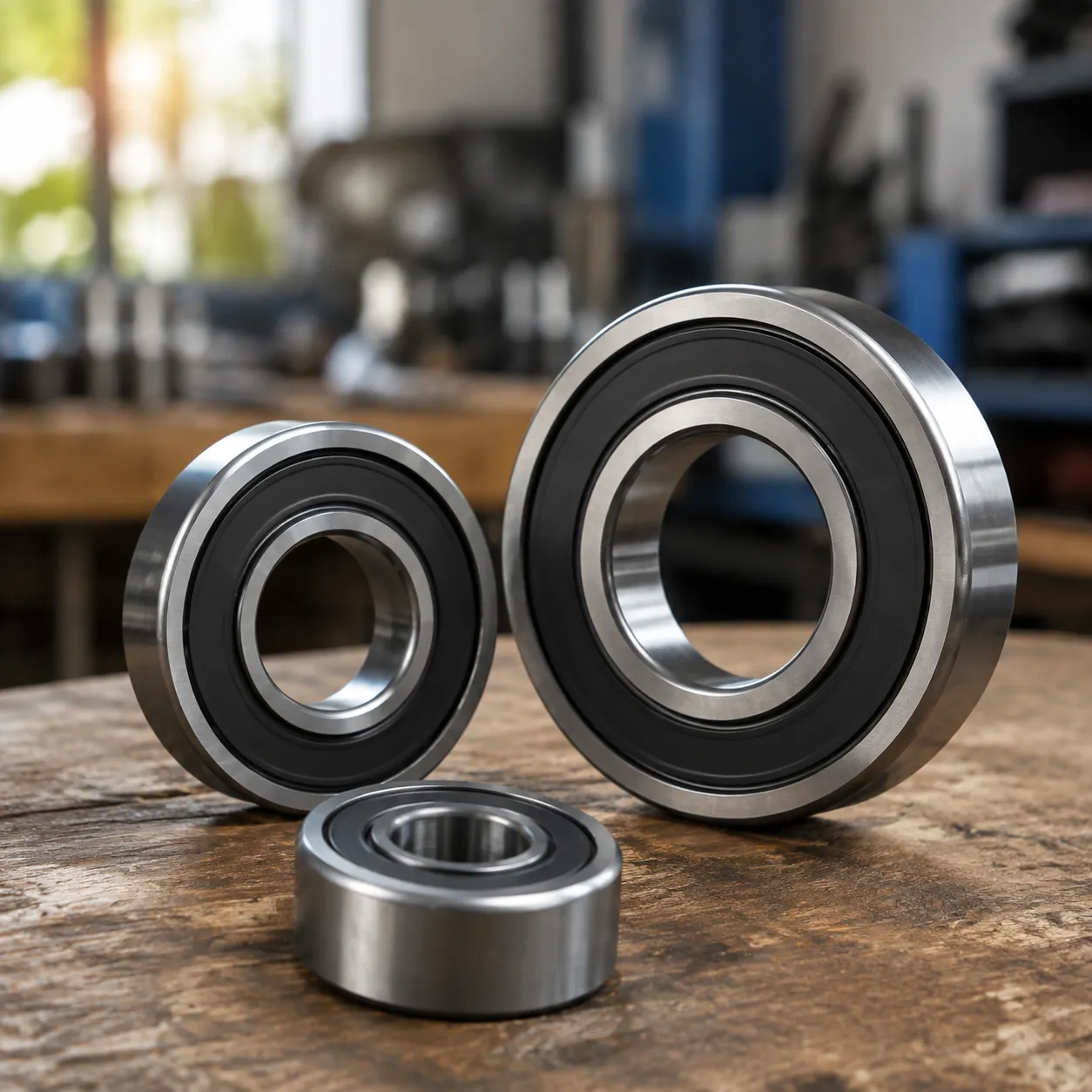

Sızdırmasız Derin Yuvarlak Girişli Rulmanlar Boyutlarına Göre ve Boyut

Boyutlarına göre sızdırmasız derin yuvarlak rulmanlar üç sınır değeriyle belirtilir: iç çap (bore), dış çap, ve genişlik - aynı zarflama eğer birini seçerseniz 2RS kauçuk conta or metal kalkan kapatma altında DIN 625.

Çekirdek formülü: Serie (d) × İç Çap (D) × Genişlik (B) milimetre cinsinden ölçekli rulman boyutları için; métrik rulman boyutları inch boyutlu rulmanlar için kesirli inçler. Eşleşme yatak kodları (6000 / 6200 / 6300 serileri) üçlü onaylandıktan sonra yük sınıfına.

Tek sıra radyal containing units marka sınır boyutlarını paylaşıyor - kullan rulman boyutu tablosu veya parça numaraları eksik olduğunda ölçü cetveli okumaları.

İç Çap (Delik Boyutu) Standartları

İç çap (d), rulmanın milinize nasıl monte edildiğini belirler.

• Hassas Uyum: Uygun bir delik eşleşmesi mil kaymasını, aşırı sürtünmeyi ve erken aşınmayı önler.
• Standart Metalik Boyutlandırma: Metrelik delik boyutları genellikle standart adımları izler (ör. 10mm, 12mm, 15mm, 17mm).
• Numaralandırma Kod Bağlantısı: ISO kodunun son iki hanesinin 5 ile çarpılması, 20 mm ve üzeri (480 mm'ye kadar) delik boyutları için iç çapı milimetre cinsinden tam olarak verir.

Dış Çap (OD) Ölçüm Şartları

Dış çap (D), yatağın ekipman muhafazası veya cebine nasıl oturduğunu belirler.

• Kasa Boşluğu: Arkadaki yükleri karşılamak için kayma yapmadan çalışması için kasa toleranslarına tam olarak uymalıdır.
• Seri Ölçeklendirme: Herhangi bir delik boyutu için OD, ekstra hafif (6000 serisi) dan hafif (6200 serisi) ve orta (6300 serisi) görev derecelendirmelerine geçildiğinde artar.
• Zımparalanan Yüzeyler: Tam dış halkayı hassas olarak honlama, düzgün oturmayı ve minimum işletim gürültüsünü garantiler.

Rulman Genişliği ve Kalınlık Boyutları

Rulman genişliği (B), iç ve dış halkalar arasındaki toplam yan yana kalınlıktır.

• Sınırlı Sınır Standardı: Boş bir rulman, metal kalkanlı veya kapaklı seçseniz de genişlik boyutları aynıdır. 2RS kauçuk conta.
• Kompakt Profil Oluşturma: Az miktarda eksen izi bırakırken kir, toz ve nemden maksimum koruma sağlar.
• Alan Kısıtları: Mil montajı için mil alanı sınırlı olan sıkı makine zarfında vazgeçilmez.

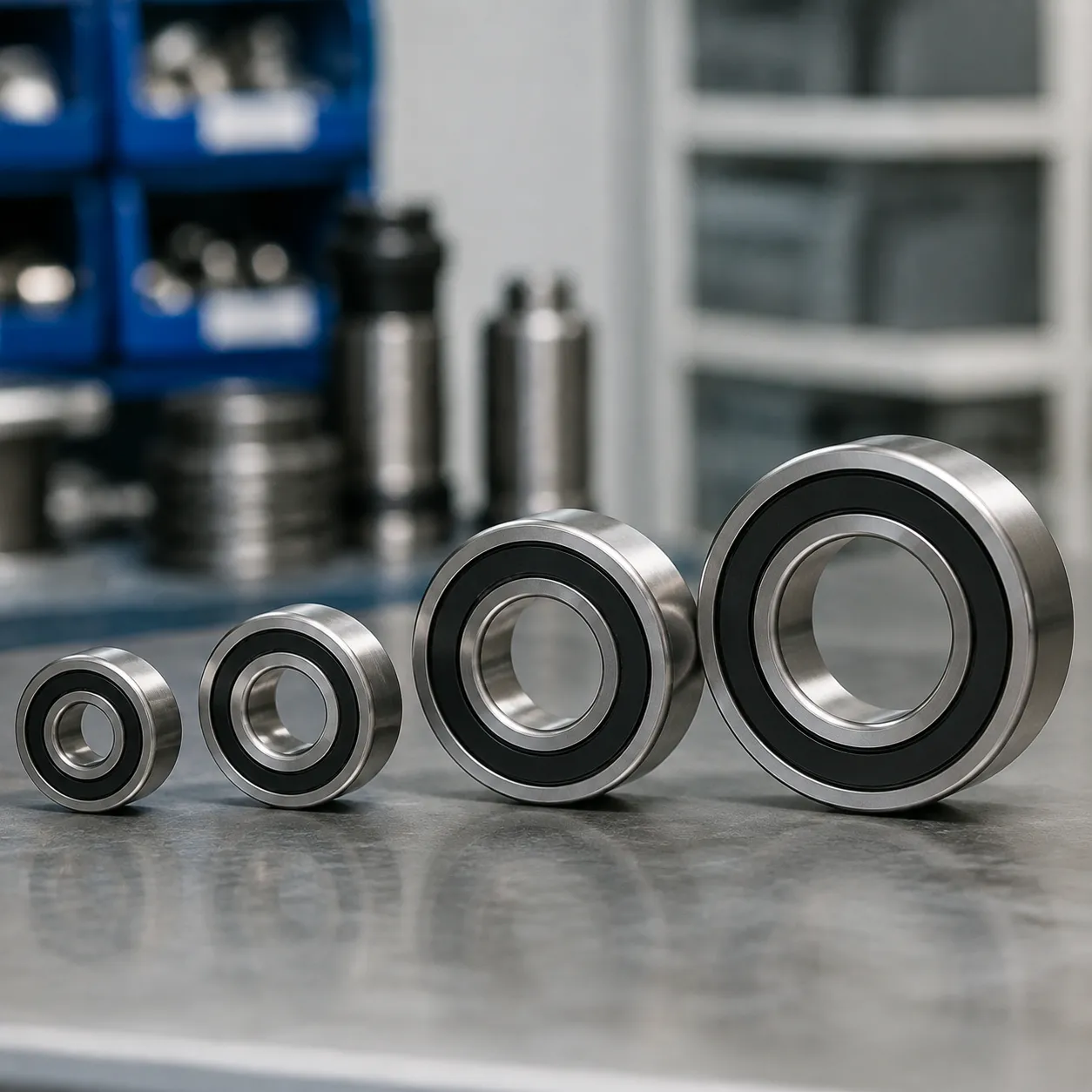

Boyutlara Göre Sızdırmaz Derin Groove Bilyalı Rulmanlar: 6000-6300 Seri Çizelgeleri

Eşleşen boyutlara göre sızdırmaz derin groove bilyalı rulmanlar ekipman beklenmedik bir arıza olmadan çalışmaya devam eder. Fabrika ölçekli rulman boyutları için takip et DIN 625 standart seri boyunca tam uyum için^[1]. Kapatma türüne göre gez sızdırmaz derin oluk rulmanlar triplet ayarlandığında.

6000 Serisi: Ekstra Hafif Boyutlar

Dar muhafaza alanlarında düşük sürtünme ve güvenilir çalışma gerektiren kompakt kurulumlar için ideal. Bakın 6000 serisi derin groove bilyeli rulmanlar tam sızdırmaz ve kalkanlı hatlar için.

• Birincil Kullanım: Küçük elektrik motorları, güç aletleri, ev aletleri.
• Ana Boyutlar:
• 6000: 10 mm delik çapı | 26 mm dış çap | 8 mm genişlik
• 6004: 20 mm delik çapı | 42 mm dış çap | 12 mm genişlik
• 6008: 40 mm delik çapı | 68 mm dış çap | 15 mm genişlik

6200 Serisi: Hafif Yatak Boyutu Grafiği

Endüstrinin iş gücü. Bu seri, radyal yük kapasitesi ile çalışma hızı arasında dengeli bir oran sunar.

6300 Serisi: Orta Yatak Boyutları

Daha büyük bilyeli öğeler ve güçlendirilmiş halka duvarlarıyla şiddetli radyal yükleri ve orta düzeyde eksensel kuvveti karşılamak için tasarlandı.

• Birincil Kullanım: Endüstriyel dişli kutuları, pompalar, ağır hizmet otomotiv ekipmanları.
• Ana Boyutlar:
• 6303: 17 mm iç çap | 47 mm dış çap | 14 mm genişlik
• 6305: 25 mm iç çap | 62 mm dış çap | 17 mm genişlik
• 6308: 40 mm iç çap | 90 mm dış çap | 23 mm genişlik

6800 ve 6900 Serileri: İnce Kesit Özellikleri

Sürücü millerinin desteklenmesini feda etmeden kırpılmış mekanda sıkı yer gereksinimlerine için tasarlandı.

• 6800 Serisi (Ekstra İnce): Ultra-ağır kullanım için ultra hafif uygulamalar için ultra kompakt kesit.
• Örnek (6805): 25 mm delik çapı | 37 mm OD | 7 mm kalınlık
• 6900 Serisi (Ince): 6800 serisinden hafifçe daha geniştir, hafif daha yüksek yükleri taşımak için.
• Örnek (6905): 25 mm delik çapı | 42 mm OD | 9 mm kalınlık

Rulman Kodları, Conta Sonekleri ve DIN 625 Boyutları

Okuma yatak kodları kapalı bir ünite üzerinde tam boyutları kaliper çıkarmadan size söyler. ISO numaralandırma sistemi, rulman tipi, seri, delik çapı, ve conta özelliklerini tanımlamak için standart bir dizi kullanır^[3].

4 Basamaklı Rulman Numaralarının Boyutu Nasıl Gösterdiğini

4 basamaklı kod tek sıra radyal koyun yaylı rulmanlar tam sınır boyutlarını verir:

• Birinci Rakam (Tür): A 6 tek sıra radyal yaylı içi rulman anlamına gelir.
• İkinci Rakam (Sıra): Kesit serisini gösterir. 0 = Ekstra Hafif (6000), 2 = Hafif (6200), 3 = Orta (6300).
• Son İki Rakam (Boşluk Kodlu Delik): Rulman iç çap delik boyutunu belirler:
• 00 = 10 mm
• 01 = 12 mm
• 02 = 15 mm
• 03 = 17 mm
• 04 ve üzeri: Son iki sayıyı 5 ile çarpın (ör. 04 = 20 mm delik, 08 = 40 mm delik).

2RS, RSR ve LLU Kauçuk Conta Sonekleri

Taban numarasının sonundaki ekler, sızdırmazlık düzenlemesini belirtir:

• 2RS / 2RS1: İkili Nitril (NBR) kauçuk contalar. Su ve kirle tamamen temas sızdırmazlığı sağlar.
• RSR: Çelik takviyeli standart kauçuk conta, zorlu endüstriyel ortamlara göre üretilmiştir.
• LLU: Açık omuzlu, çift dudaklı tasarıma sahip premium kauçuk temas contası, aşırı toz ve sıvı yıkama koruması için.
• 2RZ / VV: Yüksek hızlı çalışmaya uygun, mil sarsıntısı sürtünmesini en aza indiren temas içermeyen kauçuk contalar.

ZZ Shield vs 2RS Conta Boyutları

Birinden başka birine geçiş metal kalkan ile 2RS kauçuk conta dış boyutları değiştirmez. Standartlar altında DIN 625 dış zarf aynı kalır^[1].

6205-2RS veya 6205-ZZ belirtmeniz farketmez, fiziksel kapsül aynen mil ve muhafazaya uyar.

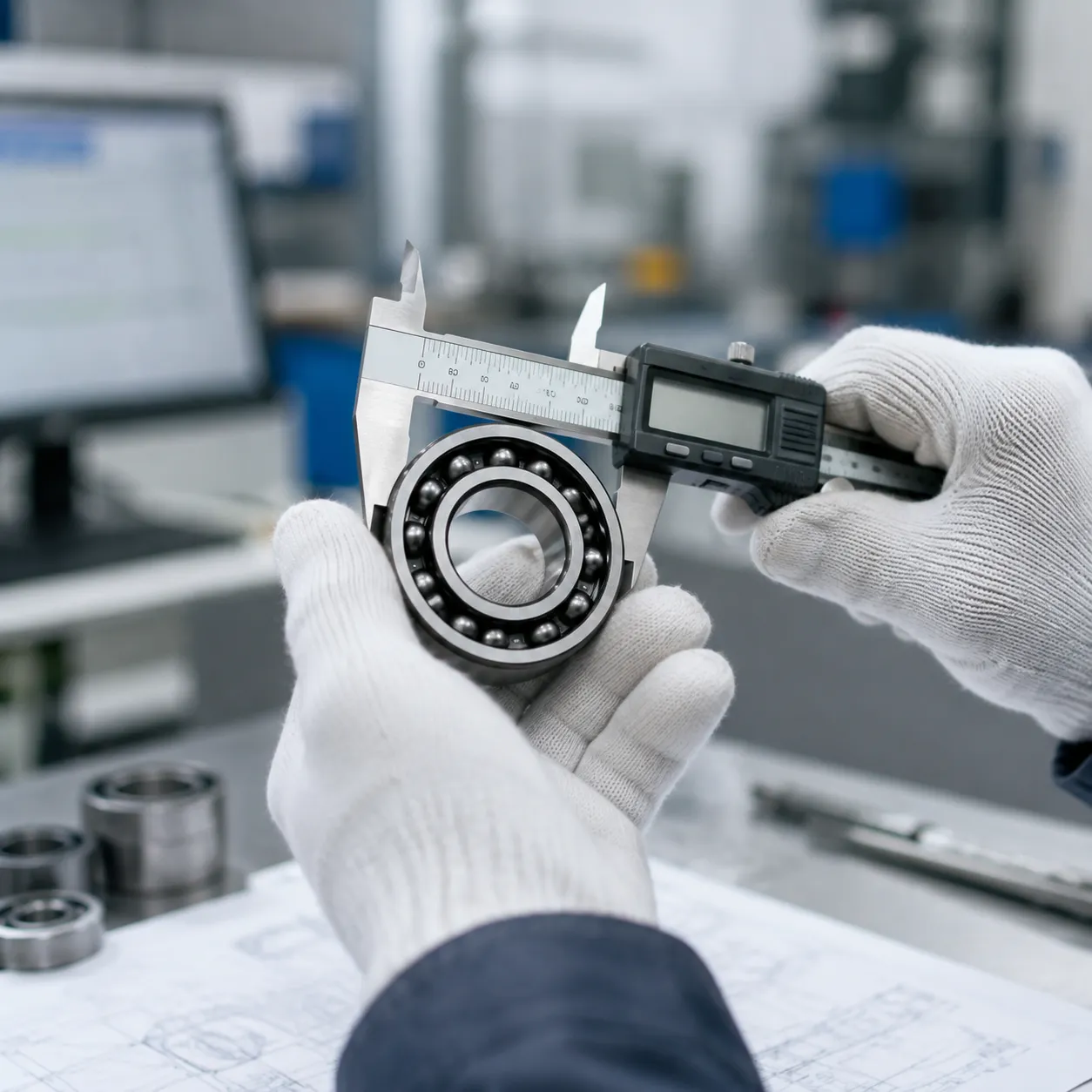

Sızdırmaz Bilyeyi Doğru Şekilde Ölçme

Aşınmış bir rulmana görünür parça numarası yok mu? Yedek parça bulmak boyutlara göre sızdırmaz derin groove bilyalı rulmanlar ince fiziksel ölçümlere bağlıdır. Bir milimetrenin dairesel farkı sıkı baskı-fit ile bozulmuş bir şaft arasındaki farkı yaratır^[2].

Dijital kumpaslarla İç Ø Ölçümü

Doğru olanı elde etmek iç çap (delik) ilk adımınız olsun. Tape measure veya cetvel yerine her zaman temiz bir dijital kumpas seti kullanın.

• Kumpası sıfırlayın: Çeneleri tamamen kapatın ve dijital kumpasınızı sıfırlayın.
• Üst çeneleri kullanın: Üst iç çeneleri doğrudan rulman delik içine yerleştirin.
• En geniş noktayı ölçün: Çeneleri iç halka duvarlarına kesin olarak değecek şekilde açın, alet rulman yüzeyine dik kalacak şekilde.
• Çevreyi döndürün ve yeniden kontrol edin: Delik bozulmamış veya ovalleşmemiş olduğundan emin olmak için farklı açılardan iki veya üç ölçüm alın.

Dış Ø ve Toplam Genişliği Kontrol Etme

Delikten sonra gövdeyi elde ettikten sonra bileşen dış çapı (OD) ve toplam bileşen genişlik kalınlığı.

• Dış Çap (OD): Kaba milin ana dış çenelerini dış çelik yüzükler üzerinden geçirin. Maksimum genişlik için ölü merkezden çapraz ölçün.
• Toplam Genişlik: Çeneleri bileşen pabuçlarının düz dış yüzeyleri üzerinden sıkıştırın.
• Contalı sızdırmazlık çıkıntısını görmezden gelin: Kalite üzerinde 2RS kauçuk sızdırmazlık yataklar, sızdırmazlık çelik yüzeyle aynı hizada veya hafifçe altında oturur. Lastik dudak sıkıştırılmak yerine doğrudan metal halkaları ölçün.

Aşınma ve Yüzey Hasarını Dikkate Alma

Kullanılmış makina parçaları nadiren sıfırdan fabrikadaki bileşenler gibi ölçülür. Şaft sürtünmesi, pas veya ağır yükler çoğu zaman metal üzerinde değişiklik yapar.

• Ölçümden Önce Temizleyin: Kaliperleriniz temiz çelik yüzeyde dümdüz otursun diye yağ, yol kirleri veya pas lekelerini bir bezle temizleyin.
• Şaft Aşınmasını Belirleme: Delik bekleneninden biraz daha küçük veya daha büyük okunursa (ör. 14.94 mm yerine 15.00 mm), şaft veya yatak halkası üzerindeki metal aşınmasını hesaba katın.
• Standart ISO metrik boyutlara yuvarlama: Standart tek sıra radyal yataklar sıkı metrik adımları takip eder. Kaliperiniz 24.97 mm dış çap ve 14.98 mm iç çap, standart 25 mm OD by 15 mm olduğuna işaret eder delik çapı. Okumaları en yakın sıraya eşleştirin rulman boyutu tablosu.

Ölçülere ve Uygulamaya Göre Yatak Seçimi

Toplama boyutlara göre sızdırmaz derin groove bilyalı rulmanlar bir cetveli bir mil ile eşleştirmekten ibaret değildir. Fiziksel ayak izi ile gerçek işletme koşullarınız, hızınız ve yükleriniz arasında da hizalama yapmanız gerekir.

Ölçü Uyumluluğu Yükleme Kapasiteleriyle Uyumlu

Delik büyüklüğü tek başına tüm hikayeyi anlatmaz. İki rulman aynı mil üzerine tam olarak uyabilir. delik çapı ama tamamen farklı yükler taşırlar dış çap hem de genişlik.

• 6000 Serisi (Ekstra Hafif): Sıkışık alanlar ve hafif yapısal yükler için en uygun.
• 6200 Serisi (Işık) Kompakt boyutlandırma ile sağlam dengenin standartı dinamik yük taşıma kapasitesi.
• 6300 Serisi (Orta) Daha ağır darbelere ve şok yüklerine karşı kalınlaşmış yüzüklere ve daha büyük çelik toplara sahiptir.

Tasarımınız mil çapını değiştirmeden daha yüksek yük kapasitesi talep ediyorsa, aynı gövde çapında daha ağır bir seriye geçin.

Sıcaklık ve Kimyasallar İçin Conta Malzemelerini Seçme

Uygun kapak yağı hapsederek kir ve dış çevreyi içeri almayan güvenli kilit sağlar. Sızdırmaz üniteler iş sahası koşullarına uygun koruyucu bariyerlerle kaplanır:

• 2RS Lastik Conta (NBR): Günlük nem, kir ve su sıçramasına karşı 230°F (110°C) ye kadar tercih edilen çözüm.
• FKM (Viton) Conta: Zorlu kimyasal etkileşimlere ve 400°F (200°C) ye varan aşırı işletim ısısına karşı dayanıklı olarak tasarlanmıştır.
• ZZ Metal Kalkan: Ultra-düşük sürtünme ve yüksek dönme hızları gerektiren temiz ortamlarda en iyi seçenek.

Çapraz karşılaştırma: Ø Standard vs C3 Yatay Boşluk Boyut Uyumu

İç ölçüler dış ölçüler kadar kritik.

• Standart Açıklık: Rutin elektrik motorları, ortam sıcaklıkları ve standart pres oturumları için idealdir.
• Yatak Radial Boşluğu C3: Toplar ile yarış yolculukları arasında ekstra iç boşluk sağlar. Ekipmanınız aşırı ısınır, termal genleşme yaşar veya iç halka sıkıştıran ağır müdahale uyumu gerektirirse C3 boşluk seçin.

Sızdırmaz Derin Yağlama Bilyalı Rulmanlar SSS

Parça Numarası Olmadan Rulman Boyutu Bulma

Parça numaranız silinmişse, tanımlayabilirsiniz boyutlara göre sızdırmaz derin groove bilyalı rulmanlar ikili dijital kumpaslar kullanılarak. Bu üç ana sınır ölçüsünü milimetre olarak ölçün:

• İç Çap (Delik): İç halka açıklığı boyunca ölçüm yapın.
• Dış Çap (OD): Dış halkanın en geniş noktası boyunca ölçüm yapın.
• Rulman Genişliği: Her iki halka boyunca toplam kalınlığı ölçün.

OKUMA DENEYİNİ KARŞILAŞTIRIN (Delik x Dış Çap x Genişlik) bir ölçekli rulman boyutları için rulman boyutu tablosu kesin ISO parça numarasını belirlemek için. Yüzük ve sızdırmazlık anatomisi için bakınız derin oluklu bilyalı rulman parçaları.

2RS vs. ZZ Rulman Boyutları

Evet, 2RS kauçuk conta hem de ZZ metal kalkan varyantlar dış sınır boyutları açısından özdeş paylaşıyor. Sızdırmazlık mekanizması halka girintileri içinde hizalanır ve muhafaza veya mil uyumunu değiştirmez.

Metrekare ile İnç Sızdırmaz Bilyeler karşılaştırması

İkisi de yükleri taşısa da tek sıra radyal metrik ve inch boyutlu rulmanlar için kesirli inçler farklı boyutlandırma sistemleri ve toleranslar takip eder. Metre çubuğu mil için imperial ise, özel imperyal derin oluk rulmanları kısıtlamaya gitmek yerine metrik bir yedeğe zorlamayın.

• Metrik Rulmanlar: ISO standartlarına göre milimetre cinsinden kesin olarak boyutlandırılır (ör. standart 6000, 6200 ve 6300 serileri).
• İnç Rulmanları: US standartlarına dayalı kesirli inçlerle boyutlandırılır (ör. R-serisi rulmanlar).
• Birbirine uygunluk: Birbirleriyle değiştirilemezler. Doğru işleme olmadan imperial mil ölçülerini doğrudan metrik olarak dönüştürmek aşırı boşluk veya mil sıkışmasına yol açar.
