Tiefere Kugel-Lagerrungen Lasttypen — Radial-, Axial- und Gemischte Lasten

Lasttypen von Tiefen Kugel-Lagern span radiale Lasten, Axiallasten, und kombinierte Lasten auf derselben Welle—Kräfte senkrecht zur Welle, parallel dazu oder beides gleichzeitig. Tiefe Läuferrinnen in den innenring und außenring Leitfaden Wälzkörper also ein Einreihig Design kann abdecken radiale Belastung plus moderate Vorspannung ohne ein zweites Lager. Unten: nur radiale Belastung, Axialbelastungslimits, statische Last und dynamischer Last Lasten, äquivalente Lasten Berechnung und wann Winkelkontakt Upgrades übertreffen Standard-Deep-Groove-Teile.

No: Deep-Groove-Kugellager Lasttypen

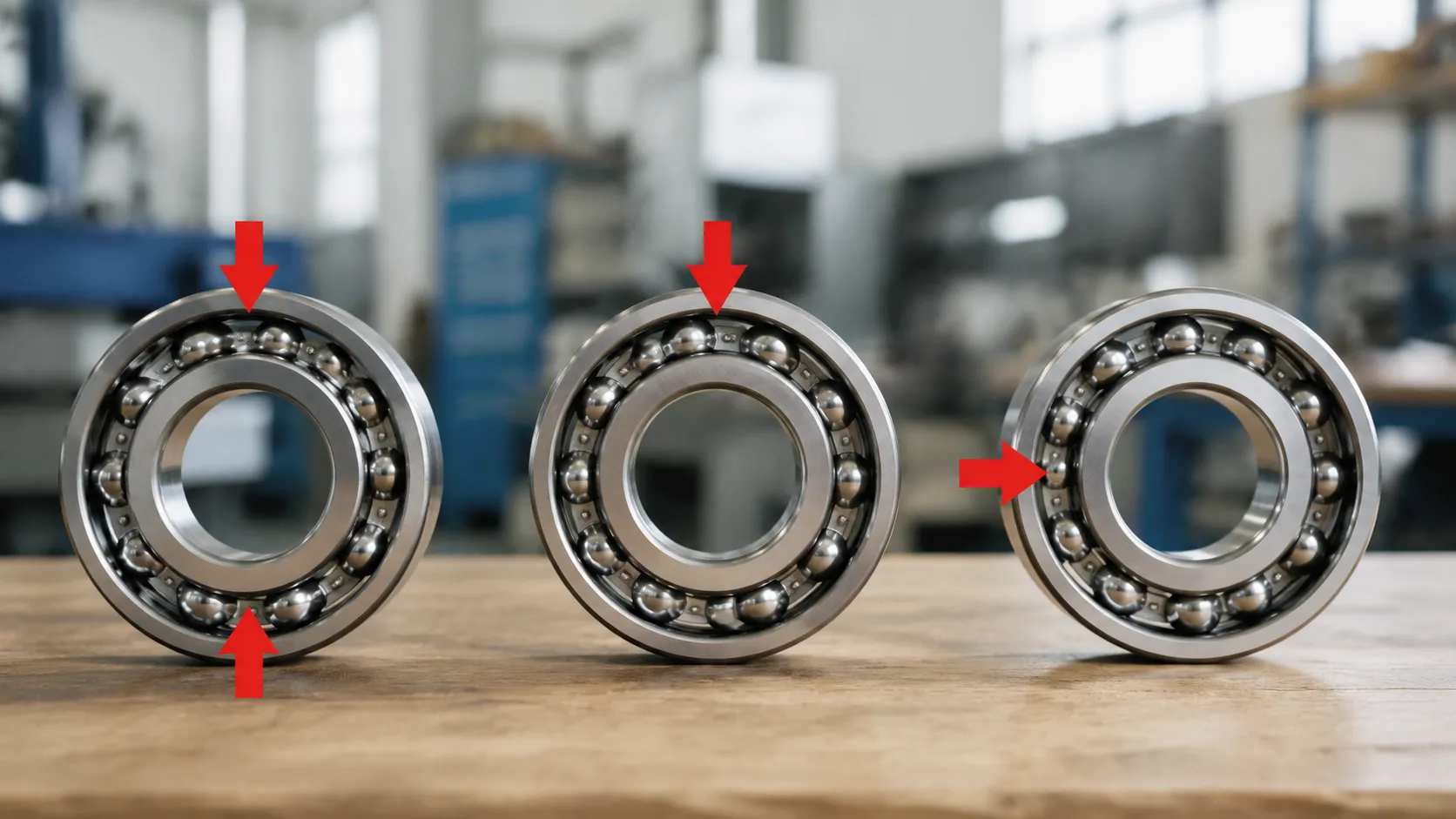

Im täglichen Betrieb geraten Lager in zwei primäre Kräfte: radiale Lasten (senkrecht zur Achse drückend) und Axiallasten (parallelt entlang der Welle drückend). Zu verstehen, wie Ihre Hardware diese Kräfte Wellenkräfte der Maschinen bewältigt, ist der wichtigste Faktor zur Maximierung Lebensdauer des Lagers.

Mehrfach gerichtete Spannung verwalten

Während ein Standard radiales Kontaktkugellager hauptsächlich für entwickelt ist radiale Belastung, seine tiefen Laufrille erlaubt es, kombinierte Lasten gleichzeitig zu bewältigen.^[1]

• Radiale Unterstützung: Ausgezeichnet für schwere senkrechte Kräfte.
• Schubunterstützung: In der Lage, leichte bis mittlere axiale Belastung zu bewältigen.
• Vielseitigkeit: Verringerung der Notwendigkeit separater Schubdichtungen in gut ausbalancierten Systemen.

Als Hersteller entwerfen wir unsere Einreihig Tief flachlaufende Kugellager, um diese Richtungsstress gleichmäßig auszugleichen und sicherzustellen, dass Ihre Ausrüstung reibungslos läuft, ohne unerwartete strukturelle Ausfälle.

Radiale Belastungen in Tiefrahmen-Kugellagern

Wenn wir von radiale Lasten, sprechen wir über Kräfte, die senkrecht zur Welle.

Unsere Designs mit tiefem Laufring glänzen hier dank ihrer tiefen Laufringe. Diese eng anpassbaren Rillen halten die Wälzkörper zwischen dem innenring und außenring. Dieses Design maximiert radialen Tragfähigkeit indem gleichmäßig hohe Querkräfte über die Struktur verteilt werden.

Hier ist der Ort, an dem Sie typischerweise hohe radiale Belastung Kräfte in Aktion sehen:
Elektromotoren: Standard Industriemotoren, die Bänder oder Riemen antreiben.
Förderrollen: Schweres Materialgewicht direkt über der sich drehenden Welle handhaben.
Haushaltsgeräte: Hochgeschwindigkeits-Waschmaschinen-Trommeln und alltägliche Werkzeuge.

Wenn Ihre Anwendung hauptsächlich darauf ausgerichtet ist, diese Querkontakte zu handhaben, Wellenkräfte der Maschinen, unsere Einreihig radiale Kontaktoptionen liefern die ultimative Balance aus hoher Geschwindigkeit und langer Lebensdauer des Lagers.

Axialbelastungen und Schubgrenzen in Tiefnuten-Kugellagern

Während Tiefnuten-Kugellager bekannt dafür sind, radiale Kräfte zu bewältigen, können sie auch Axiallasten (oder Schubkraft). Eine Axiallast ist eine Kraft, die senkrecht zur Welle wirkt parallel zur Welle, versucht, das Innenringpaar direkt aus dem Außenring herauszuziehen.

Als Hersteller werden wir oft nach den genauen Axiallastgrenzen für ein Standard Einreihig Wälzlager mit radialem Kontakt. Hier ist die direkte Wahrheit: Zwar handelt es sich nicht um dedizierte Verdrängungs-/Schublager, aber sie können eine überraschend hohe Schubbelastung bewältigen, wenn sie korrekt konfiguriert sind.

Schublastgrenzen

In einer Standardanordnung kann ein Tiefgangringlager sicher leichte bis mittelschwere kombinierte Lasten mit Schubbelastung handhaben. Wenn Ihre Wellenkräfte der Maschinen aber rein axial und schwer sind, wird ein Standarddesign schnell seine Grenzen erreichen.

Das Überschreiten dieser Grenzwerte bewirkt, dass das Wälzkörper auf die Kanten der Laufringnut rutscht, was zu schneller Abnutzung und drastisch verkürzter Lebensdauer des Lagers.

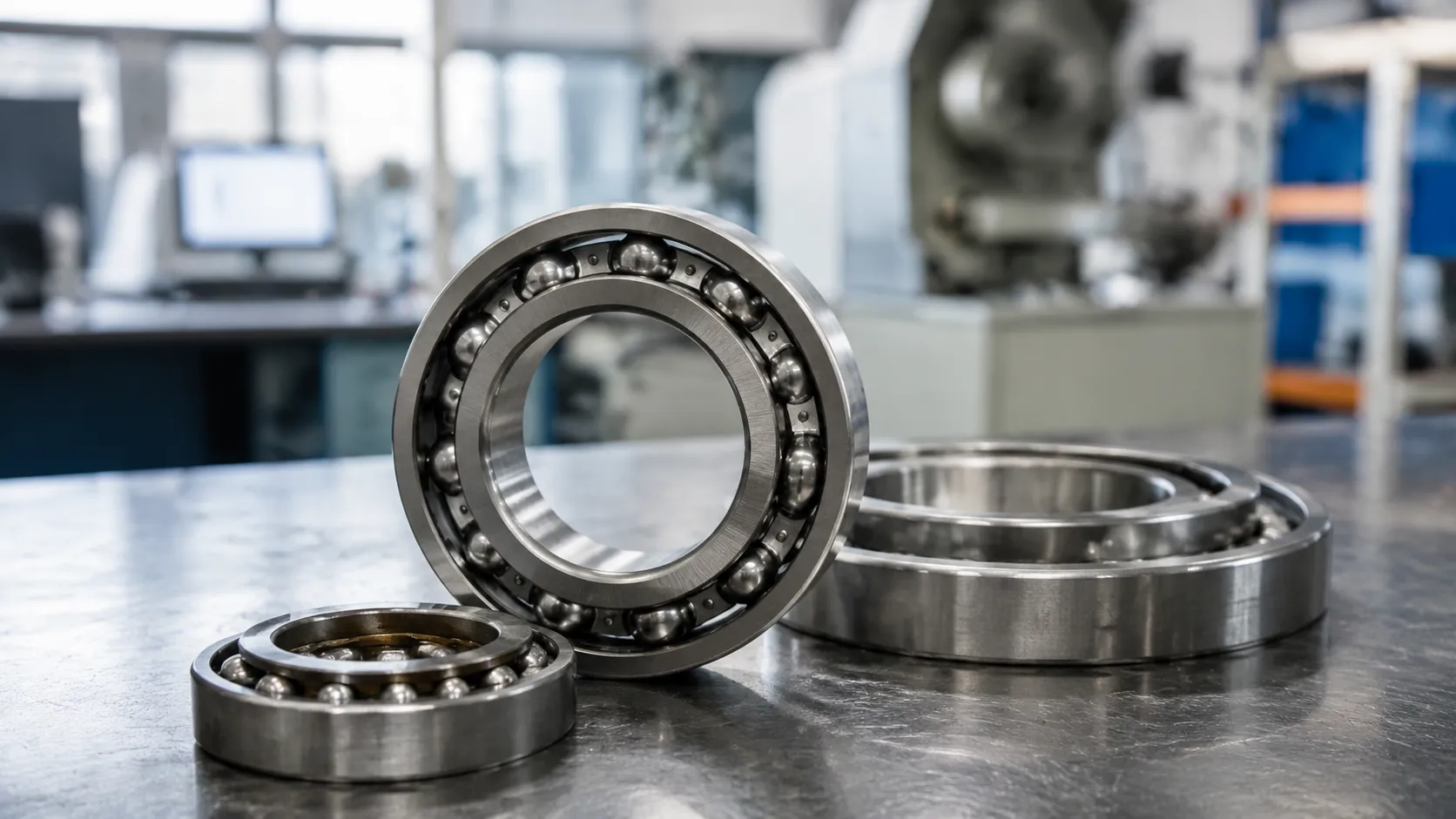

Faktoren, die Axiallastgrenzen erhöhen

Wenn Ihre Anwendung an die Grenzen des Standards stößt Lastkapazitäten, müssen Sie nicht sofort auf Speziallösungen umschalten Winkelkontaktlager. Wir können mehrere Designfaktoren optimieren, um die Schubleistung zu steigern:

• Ranverschluss Innenspiel Erhöhung des Lagerspiel Innen (vom Standard C2 oder CN zu einem C3 oder C4 Spiel) verändert den Kontaktwinkel unter Last. Dadurch kann das Lager deutlich höheren axiale Tragfähigkeit.
• Nutbreite: Tiefere Laufschienen vertiefen den Schulterbereich, gegen den die Bälle rollen, und verhindern, dass sie sich unter starkem Schub am Rand nach oben schieben.
• Ballkomplement: Durch das Anpassen der Größe und der Anzahl der Bälle in den Ringen ändert sich direkt sowohl die statische Tragfähigkeit und dynamischen Tragfähigkeit.

Anpassungstyp	Auswirkung auf die axiale Tragfähigkeit	Am besten geeignet für
Erhöhter Innendurchmesser (C3/C4)	Höherer Anstieg	Hochgeschwindigkeits-, mittlere Schubanwendungen
Tiefere Führungsschienenrillen	Mittelanstieg	Schwerlast-, mehrvektorielle Belastung
Optimierte Ballgröße	Höherer Anstieg	Maximierung der Gesamt statische Last Grenzen

Kombinierte Radial- und Axialbelastungen

In realen Maschinen erfahren Wellen selten Kräfte aus nur einer Richtung. Die meisten Ihrer Anwendungen treffen auf Lager mit kombinierte Lasten—was bedeutet, dass Radial- und Axialkräfte genau zur gleichen Zeit auftreten.

Mehrfach gerichtete Spannung verwalten

Als Hersteller gestalten wir unsere Rillenkugellager in einer einzelnen Reihe mit tiefen, durchgehenden Laufrinnen. Diese spezielle Geometrie ermöglicht es den Kegelrollen, Kräfte sanft zu übertragen und zu verteilen, wenn eine Maschine gleichzeitige Seitenlast und senkrechten Druck erfährt.

Berechnung der äquivalenten dynamischen Last

Um herauszufinden, wie Ihr Lager unter Kombinationskräften standhalten wird, können Sie sich nicht nur die einzelnen Lasten ansehen. Sie müssen die äquivalente dynamische Last (P). Diese Formel wandelt die kombinierten Radial- (F_r) und Axialkräfte (F_a) in eine einzige theoretische Last um, die der tatsächlichen Lagerlebensdauer entspricht:

P = X · F_r + Y · F_a^[2]

Wobei:
P: Äquivalente dynamische Last
F_r: Tatsächliche Radiallast
F_a: Tatsächliche Axiallast
X: Radialfaktor (abhängig von der Lagergeometrie)
Y: Axialkraftfaktor (ändert sich je nach Lastverhältnis und interner Spielraum)

Leistungslimits: Wann wechseln

Während Verschleißlager mit radialem Kontakt verschiedene Alltagsanwendungen abdecken, sind sie nicht für schwere, dominante Axialkräfte ausgelegt.

Lastzustand	Beste Lagerauswahl	Warum?
Hohe Radialbelastung + Leichte Axialbelastung	Tiefgroove-Wälzlager	Am kostengünstigsten, geringe Reibung, bewältigt leichte Gesamtauslastungen gut.
Schwere Axialbelastung + Hohe Radialbelastung	Winkelkontaktlager	Entworfen mit Kontaktwinkeln, die speziell massive, simultane Mehrrichtungskräfte handhaben sollen.

Wenn Sie eine Achsbelastung zu einem normalen Radiallager übermäßig zuteilen, riskieren Sie schnelle Laufbahnverschleiß, Überhitzung und vorzeitigen Ausfall. Wenn Ihre axialen Lastgrenzen sich Ihren radialen Kräften annähern oder sie überschreiten, wird der Wechsel zu Winkelkontaktlager Ihren Maschinenschaft vor unerwarteten Ausfällen bewahren.

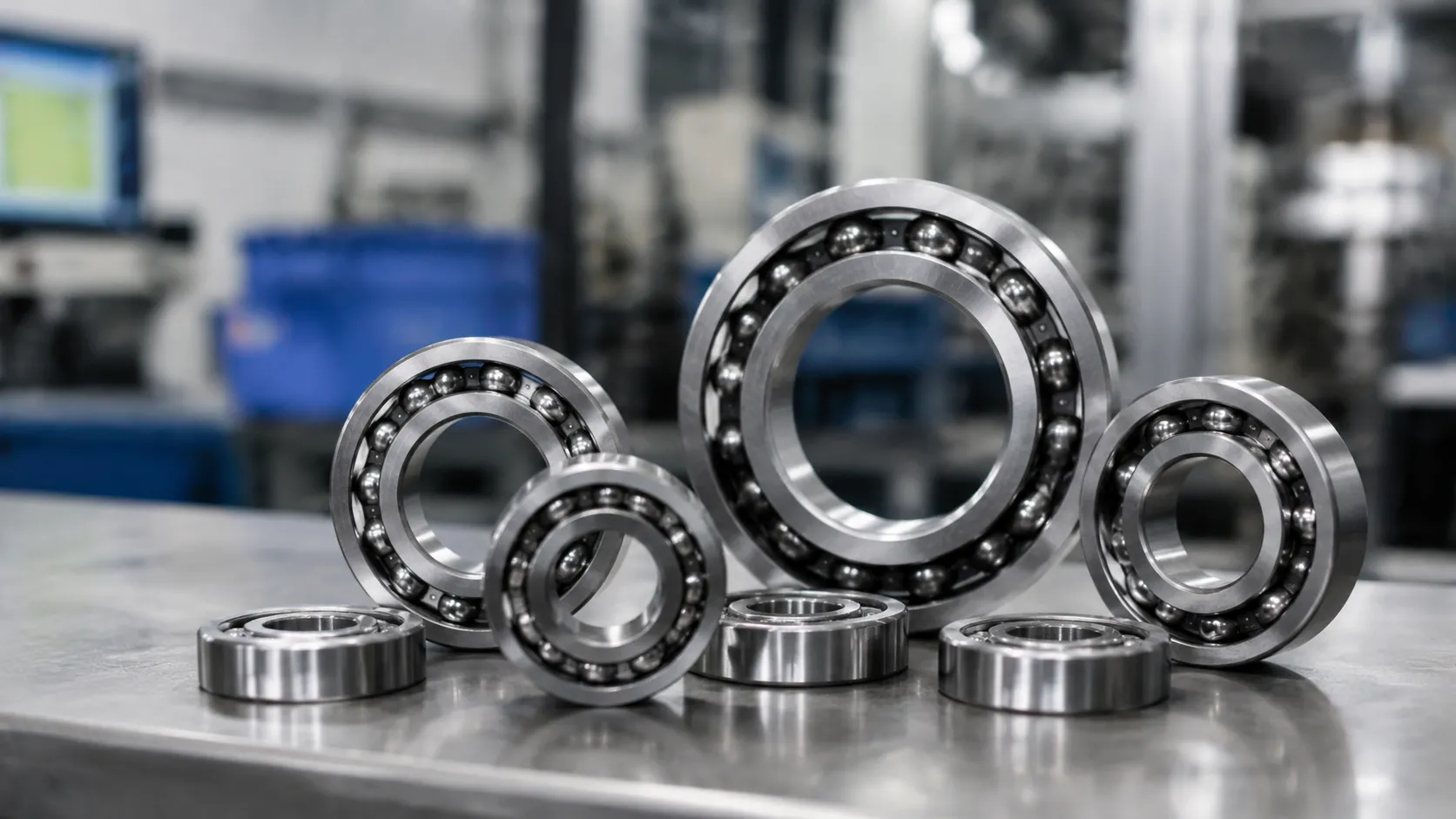

Belastungskennwerte und Leistungsfaktoren von Tiefen Nut Kugellagern

Das Beste aus Ihrer Tiefes Nutlager Belastungstypen kommt auf einige wenige kritische Betriebsvariablen an. Selbst das am besten konzipierte Einzelreihenkugellager oder doppeltreilig Lager wird unterperformen, wenn diese realen Faktoren nicht berücksichtigt werden.

Lagergröße und Kugelumfang

Die physischen Abmessungen der innenring und außenring bestimmen direkt Ihre statische Tragfähigkeit und dynamischen Tragfähigkeit.
Kugelgröße und -anzahl: Größere Wälzkörper (Kugeln) oder eine höhere Kugelanzahl (Umfang) erhöhen die Kontaktfläche und ermöglichen es dem Lager, eine höhere zu tragen radialen Tragfähigkeit.
Innere Spielweite: Die Menge an Lagerspiel Innen beeinflusst, wie Lasten unter den Kugeln verteilt werden. Falscher Spielraum kann zu ungleichmäßiger Abnutzung führen und Ihre Lebensdauer drastisch verkürzen Lebensdauer des Lagers.

Die entscheidende Rolle der Schmierung

Unter schwerem kombinierte Lasten, ist eine ordnungsgemäße Schmierung Ihre primäre Verteidigung gegen vorzeitigen Ausfall.
Reibungsreduktion: Öl oder Fett bildet einen mikroskopischen Film zwischen Kugeln und Laufring und verhindert Metall-auf-M Metallkontakt.
Wärmeableitung: Schwer radiale Belastung erzeugt intensive thermische Energie. Gute Schmierung leitet Wärme ab und erhält die strukturelle Integrität der Stahlkomponenten bei hohen Schubkraft.

Wie die Betriebsdrehzahl die Lastgrenzen verändert

Hohe Geschwindigkeiten ändern die Regeln für beides radiale Lasten und Axiallasten. Wenn die Wellenkräfte der Maschinen schneller drehen, wirken Zentrifugalkräfte auf die inneren Bauteile.

Betriebsdrehzahl	Auswirkungen auf die Tragfähigkeit	Empfohlene Maßnahme
Niedrige Geschwindigkeit	Hoch statische Last Toleranz; weniger Wärmeentwicklung.	Fokus auf Schmiermitteltehaltung und hochwertige Dichtung.
Hohe Drehzahl	Reduzierte effektive dynamischen Tragfähigkeit aufgrund dynamischer Beanspruchungen.	Wechseln Sie zu Präzisions-Toleranzen oder erwägen Sie Winkelkontaktlager für Hochgeschwindigkeits-Multirichtungs-Kräfte.

FAQs zu Lasten von Tiefen Rillenkugellagern

Können Tiefenrillenkugellager Schub belastung aufnehmen?

Ja. Obwohl sie als radiales Kontaktkugellager, ihre tiefen Laufrinnen ermöglichen es ihnen, leichte bis mäßige Schubkraft (axiale Last) in beiden Richtungen zusammen mit radiale Lasten.

Was passiert, wenn Sie ein Tiefenrillenkugellager überlasten?

Überlastung verkürzt die Lebensdauer des Lagers drastisch. Sie verursacht übermäßige Hitze, Schmierausfälle und vorzeitige Ermüdung (Spalten) an der innenring und außenring Führungen zu vermeiden.^[3]

Wie wählt man zwischen radialen und axialen Lagern?

Betrachten Sie die primäre Richtung Ihrer Wellenkräfte der Maschinen:

Lastanforderung	Beste Lagerauswahl
Überwiegend senkrecht zur Welle (radiale Belastung)	Einreihig Tiefflansch-Lager
Hohe gleichzeitige radiale und Axiallasten	Kegel-/Kugellager
Sämtlich parallel zur Welle (Schubkraft nur)	Axialdachdrossel-Lager

Was ist der Unterschied zwischen dynamischen und statischen Lastkennwerten?

• Dynamische Belastungsbewertung: Die maximale Dauerbelastung, die ein Lager aushalten kann, während die Wälzkörper rotieren, bevor Ermüdung einsetzt.^[2]
• Statische Tragfähigkeit: Die maximale Last, die ein Lager bei Stillstand oder bei extrem langsamer Bewegung aushalten kann, ohne permanente Verformung der Kugeln oder Käfige zu verursachen.
