Korozyona Karşı Dayanıklı Derin Gözlü Yataklar — Hacimsel Fiyatlandırma

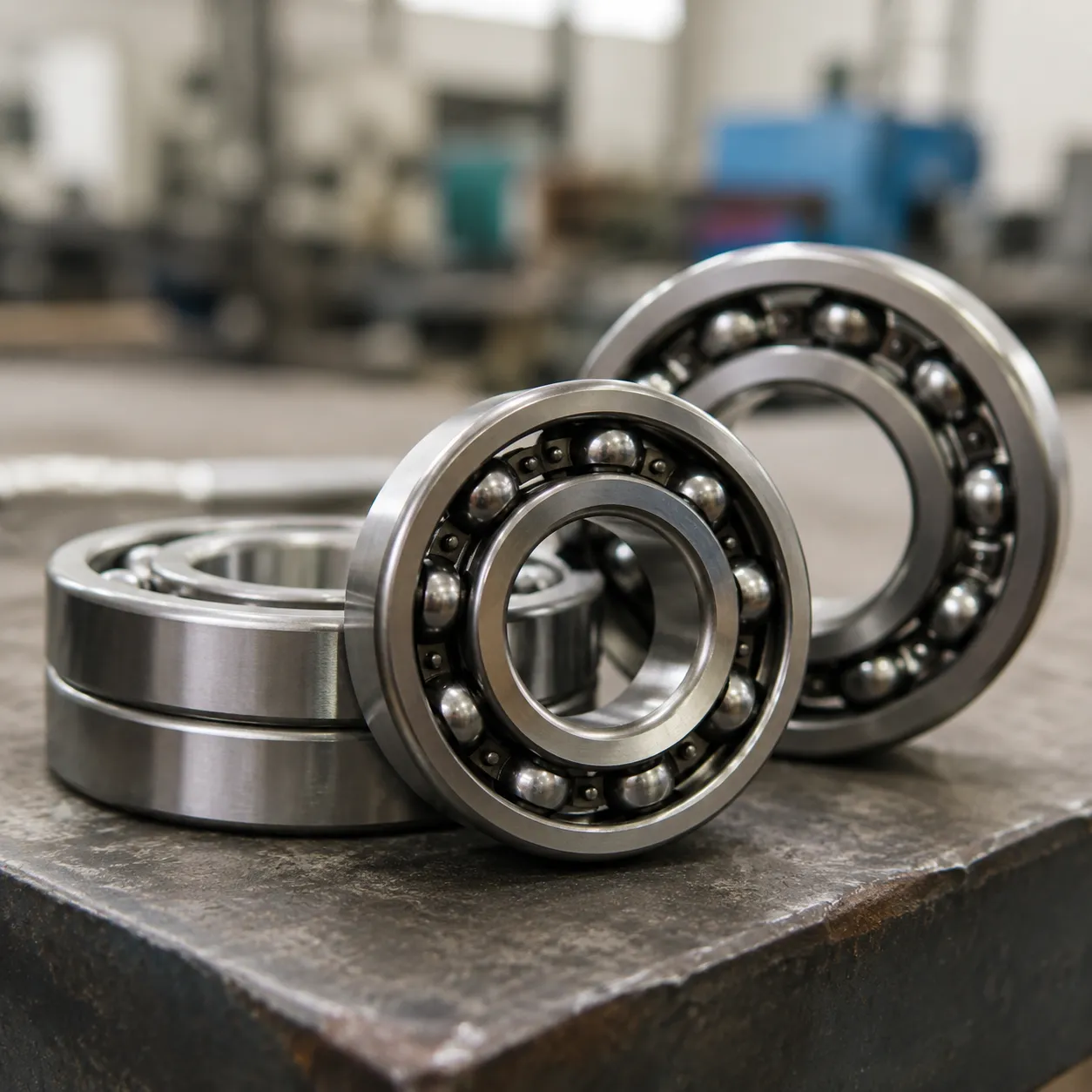

Discount paslanmaz çelik derin oluk rulmanlar tek sıralı rulmanlar derin ray geometrisine sahip tekrarsız radyal ve hafif çift yönlü eksenel yükler için ıslak, yıkama ve kimyasal maruz kalan makinelerde. Bu hat standartları kapsar metrik S-seri boyutlar (genellikle 10–100 mm iç boşa) ve imsal boyutlar açık şekilde tedarik edilen SR inç aralığında, çift kalkanlı (ZZ), veya kauçuk sızdırmaz (2RS) tasarımlarıyla 440C paslanmaz çelik veya 304 sınıfı—katmanlı hacimsel indirim OEM tekrar stokları, dağıtıcı stokları ve tesis genelindeki MRO sözleşmeleri için fiyatlandırma.
Bu parçalar daha geniş olanı genişletir yüksek performanslı kategori: chrome ile aynı ISO sınır mantığı paslanmaz çelik derin oluklu bilyalı rulmanlar, halkalar ve toplar seçilmiştir için korozyon direnci yük hacminden daha çok maksimum yük yoğunluğuna bağlı olarak. Çoğu toptan RFQ, üretimin yıkama göreviyle eşleşmesini sağlamak için delik, dış çap, genişlik, sızdırmazlık kodu ve yıllık miktarı listeler—genel katalog varsayımı değildir.
440C vs 304: Iscilik ve Kimyasal Görev için Sınıf Seçimi
Stainless grade drives both korozyon direnci ve yük kapasitesi. 304 gerekli olduğunda 440C seçmek—veya sertliğin önemli olduğu durumlarda 304—gıda, deniz ve kimyasal hatlarda erken aşınma veya kabarma oluşturur. Kötüleşmiş sınıfa, hız ve manyetizma gereksinimlerine göre alaşımı kısıtlamadan önce, kontaminasyon sınıfı ile hız ve manyetik gereksinimleri eşleştirin ve ardından kilitleyin. hacimsel indirim PO.
- 440C paslanmaz çelik: Daha yüksek karbon içeriği (~0.95–1.2% C) daha sertlik ve yorulma dayanımı sağlar. Manyetik. Elektrik pompalar, konveyörler ve genel endüstriyel SS hatları için yük ve hız önemli olduğunda, paslanma karşıtı korumanın yanında varsayılandır. Baskı çelik veya pirinç kafesler teklifte RPM hedeflerine göre eşleşir.
- 304 paslanmaz çelik: Saldırgan asitlere ve bazı klorid temizleme kimyasallarına karşı daha üstün dayanım; manyetik değildir. Daha yumuşak—düşük dinamik yük ve hız dereceleriyle çalışır. Tercih edilenler gıda endüstrisi ekipmanı, malzeme uyumluluğu ve temizlenebilirliğin en üst düzeye çıktığı durumlarda pik yük yerine ön planda olur.
RFQ üzerinde devlet sınıfı, kafes tipi ve hedef çevreyi belirtin. Karışık sınıf malzeme Listeleri (440C yüksek yük millerinde, 304 temizleme makaralarında) içecek ve ilaç yenileme programlarında yaygındır.
Yıkama Sealing Seçimi — 2RS, ZZ, veya Açık
Kapatmalar ne kadar uzun önceden yağlanmış yağ temiz spreyleme ve açık hava görevi sırasında temiz kalır. 2.000 parçalık bir sözleşmede yanlış sızdırmazlık seçimi, ZZ ile 2RS arasındaki birim fiyat farkından daha maliyetlidir—özellikle yüksek RPM ile gece kimyasal yıkama yapan hatlarda.
| Kapatma | Kontaminasyon / nem | Hız (tipik.) | En iyi yıkama kullanımı |
|---|---|---|---|
| Açık | Hiçbiri—kasa korumalı olmalı | En Yüksek | Yağlı gövde sayısaları; kontrollü temiz odalar |
| ZZ (çift korumalı) | Orta toz; sınırlı doğrudan sprey | Yüksek | Kuru taraf konveyörleri; koruyucularla dış mekan ekipmanları |
| 2RS (çift sızdırmaz) | Güçlü toz, sprey, kir | Orta (temas sızdırmazlık sürüklemesi) | Gıda yıkama, deniz sıçraması, kimyasal sis |
Tesis önceden yağlanmış 2RS ve ZZ imalatı nakliye paketi montaja uygun; açık konfigürasyonlar işletme sıcaklığına göre harici gres veya yağ gerektirir. Yüksek basınçlı yıkama için, teklifte gıda dereceli veya sentetik dolum ile 2RS belirtin; açık veya ZZ varsayılanı değildir.
S Serisi Metrekare Sınır Boyutları

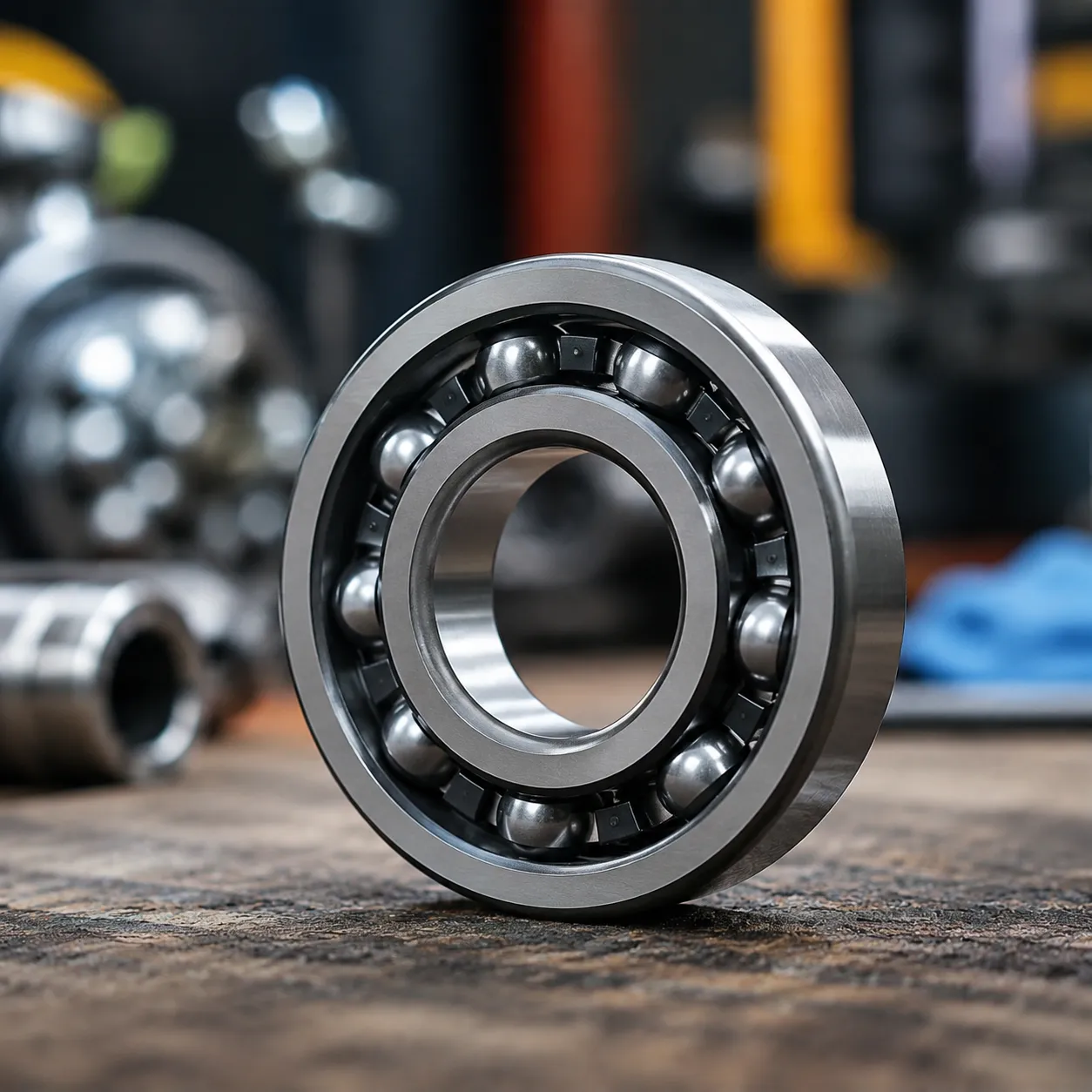

Standart paslanmaz derin-gözenekli parçalar bir kullanır S-önek kaba koddan önce (ör. S6306ZZ = 30 mm iç boşluk, ZZ korumaları). Doğrulayın iç çap, dış çap, ve genişlik örneklerle uyumlu katalog son ekleriyle eşleşmeden önce milimetre ile ölçüm yapın. Aşağıdaki değerler takip eder ISO 15 sınır boyutları (tipik); onay belgenizdeki sızdırmazlık ve temizleme kodu için dinamik yükü ve hızı doğrulayın.
| Model (türüyle) | Delik (mm) | OD (mm) | Genişlik (mm) | Yaygın kapatma |
|---|---|---|---|---|
| S6000-2RS | 10 | 26 | 8 | 2RS |
| S6205-ZZ | 25 | 52 | 15 | ZZ |
| S6306-ZZ | 30 | 72 | 19 | ZZ |
| S6308-2RS | 40 | 90 | 23 | 2RS |
| S6310-2RS | 50 | 110 | 27 | 2RS |
Tipik dinamik yük (S6306, 440C, açık/ZZ): Cr ≈ 26.5 kN; sınırlama hızı (yağlama, tip.): ≈ 9.000 rpm—2RS temas contaları ve yağlamanız için doğrulayın. ABEC-1'dan ABEC-5'e ve C0/C3 boşluklar talep üzerine mevcut.
Miras Ekipmanları için İnç SR-Solid Boyutları
İmparatorluk boyutları SR serisi destekler kesirli delik US makineleri, deniz donanımı ve kademeli OEM araçları için metrik retrofittingler pratik olmadığında. Kılıf açıklığını, dış çapı ve genişliği çapraz referans yapmadan önce eşleşin ve kılıf veya cont eklerini karşılaştırın.
| Model (türüyle) | —OEM bağlantısını ima etmeden). | Delik (in) | OD (in) |
|---|---|---|---|
| SR4-2RS | 0.2500 | 0.6250 | 0.1960 |
| SR6-ZZ | 0.3750 | 0.8750 | 0.2812 |
| SR8-2RS | 0.5000 | 1.1250 | 0.3125 |
| SR10-ZZ | 0.6250 | 1.3750 | 0.3438 |
| SR12-2RS | 0.7500 | 1.6250 | 0.4375 |
İç bore yaklaşık 10 mm'in altında ise bakınız indirimli mini yüzey yığınlı bilyeli yataklar satır (608, 600 serisi minyatür, inç R-serisi). Türkiye'deki müşteriler için RFQ'da metrik veya inç belirtin; böylece birim karışım hataları önlenir.
Dinamik Yük ve Hız — Paslanmaz çelik vs krom çelik
Paslanmaz çelik derin yataklı rulmanlar yük kapasitesinden ve hız başlığından ödün vermek için korozyon direnci. Aynı sınır boyutu için krom yatak çeliği (52100 / GCr15) tipik olarak daha yüksek Cr ve sınırlama hızı sağlar—kuru ortam ve yük darboğazı olduğunda krom kullanın; nem, kimyasallar veya hijyen kuralları baskın olduğunda S-serisi paslanmaz kullanın.
| Boyut (tahminî) | Malzeme | Cr (kN, tahminî) | Sınırlama hızı gres yağı (devir/dak., tahminî) |
|---|---|---|---|
| 6306 | Krom çelik | ≈ 29.6 | ≈ 11.000 |
| S6306 | 440C paslanmaz | ≈ 26.5 | ≈ 9,000 |
| 6205 | Krom çelik | ≈ 14.0 | ≈ 13,000 |
| S6205 | 440C paslanmaz | ≈ 12.5 | ≈ 10.500 |
Korozyon gerektiğinde standart derin oluk bilyeli rulmanlar krom çelikde çapı/ambalaj maliyeti eş yükte azaltabilir. RFQ üzerinde derin oluk uygun kalması için baskın itme veya sarsıntı yükünü işaretleyin.
Endüstri Uygulama Profilleri
Toptan paslanmaz çelik derin oluk bilyalı rulmanlar farklı endüstrilere farklı sızdırmazlık, kalite ve miktar desenleriyle hizmet verin. Aşağıdaki profiller yaygın RFQ verilerini yansıtır; üretimin hattınıza uyum sağlaması için gönderim hızı, kontaminasyon sınıfı ve yıllık hacmi belirtin—tek bir boyutlu katalog satırı değildir.
Gıda ve İçecek İşleme
Yüksek basınçlı yıkama ve dezenfektan temasının krom halkalarını haftalar içinde bozulduğu belirtilir. Gerekli olduğunda 2RS kapatma ile 304 veya 440C ve H1/H2 gres belirtin; çift kalkanlı ZZ kuru ürün bölgeleriyle sınırlıdır. Tipik boyutlar: S6205-2RS, S6306-2RS konveyör rulo dişlileri üzerinde, dolum pompaları ve ayırma sürücülerinde. gıda endüstrisi.
Deniz ve Kıyı Ekipmanları
Tuz spreyi ve çökme talebi 440c paslanmaz çelik kırmızı kauçuk contalarla römorklarda, çekicilerde ve güverte makinelerinde. Liste metrik hem de imsal boyutlar Açıklamaya göre—SR6 ve S6308 kombinasyonları genellikle aynı gemi BOM’unda görünür. Yağ dolu montajlar içinde barındırılmadığı sürece açık tiplerden kaçının.
İlaç ve Tıbbi Ekipmanlar
Reaksiyona karşı olmayan yüzeyler ve kimyasal sterilizasyon kontrollü gres dolumlarıyla 304 kaliteyi tercih eder. Orta yükler ve orta hızlar, karıştırıcılardaki S6000 ve S6200 zarfları için, peristaltik pompa başlıkları ve paketleme turretlerinde uygundur. Teklif üzerinde temiz oda veya otoklav maruziyeti belirtiniz.
Kimyasal ve Endüstriyel Yıkama
Asitli veya kostik sis, 2RS sızdırmazlıklara sahip 304 halkaları lehine çalışır; karıştırıcılar üzerindeki daha yüksek tork yükleri 440C’ye çıkabilir. Ön-lubrikasyonlu efektli üniteler açık hava kimyasal iskrolar ve basınçlı yıkama pompa bloklarındaki bakım aralıklarını azaltır.
| Sanayi kümesi | Birincil tehdit | Tipik konfigürasyon |
|---|---|---|
| Gıda / içecek | Yıkama, bakteri kontrolü | 304 veya 440C, 2RS, gıda sınıfı gres |
| Denizcilik / kıyı | Tuzlu su korozyonu | 440C, 2RS, metrik veya SR inç |
| İlaç / tıp | Kimyasal sterilizasyon | 304, 2RS veya kalkanlı, hafif yağ seçeneği |
| Kimyasal / dış mekan | Asit sisliği, püskürtme | 304/440C 2RS, sentetik gres |

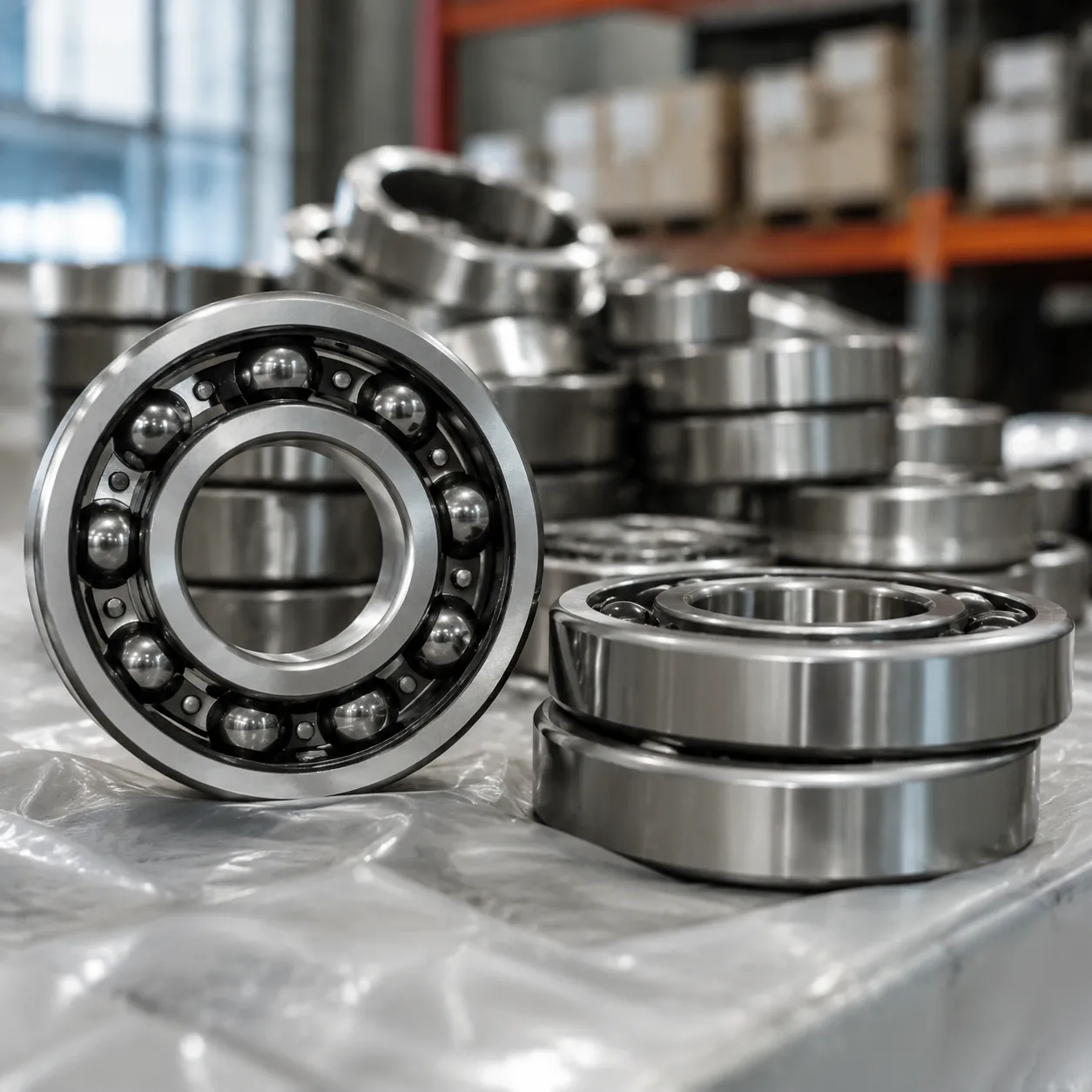

Toptan Satış Miktar Seviyeleri ve RFQ Kontrol Listesi
Hacimsel indirim seviye tipik B2B döngülerine uyumlu (teklifte doğrulayın). Paketleme, toplu kartonlar, baskılı iç kutular veya ihracat paletleri takip edebilir—RFQ üzerinde tercih belirtin.
- 100–999 adet: Numuneler, pilot üretimler ve hat denemeleri
- 1.000–4.999 adet: Standart toptan yeniden stoklama
- 5.000+ adet: OEM / sözleşme fiyatlandırması ve planlı sürümler
RFQ kontrol listesi — ilk mesajda ekleyin:
- Parça numarası veya delik × dış çap × genişlik (metriks S serisi veya SR inç)
- Malzeme sınıfı (440C / 304) ve kapatma (açık / ZZ / 2RS)
- Uygulama ortamı (yıkanabilir, deniz, gıda, kuru endüstriyel)
- Hedef miktar ve gerekli teslimat penceresi
- Mevcut kataloğuyla karşılaştırmalı referans (varsa)
Toplu bir teklif isteyin: Kontrol listesini bizim aracımızla gönderin iletişim sayfası. Teklif yanıtı tipik olarak bir iş günü içinde standart S-serisi ve SR boyutlar için.
S-Önek Parça Numaraları ve Katalog Eşleşmesi
S-ön ekinin adlandırması, paslanmaz halkalarla standart metrik derin oluk numaralandırmasını yansıtır (S6306 ≈ SS'deki 6306 geometrisi). Kalkan, conta ve boşlama ekleri marka tarafından değişir—sınır boyutlarını birincil kontrol olarak kullanın. Premium katalog aileleri gibi SKF Explorer paralel ek sistemleri kullanır; aynı parça numaralarını varsayarak değil, boyut ve kapama ile eşleştirin.
| JN (tip.) | SKF (tip.) | FAG (tip.) | Timken (tip.) | Notlar |
|---|---|---|---|---|
| S6306-2RS | W 6306-2RS1 | S6306-2RSR | S6306-2RS | 30×72×19, 2RS |
| S6306-ZZ | W 6306-2Z | S6306-2ZR | S6306-ZZ | Yüksek sürünme temiz oluk ZZ |
| S6205-2RS | W 6205-2RS1 | S6205-2RSR | S6205-2RS | 25×52×15, 2RS |
| SR6-2RS | SR 6-2RS | SR6-2RS | SR6-2RS | İnç SR hattı |
Sınır boyutları takip eder ISO 15. Arayüz geçişlerini onaylamadan önce kaliper ölçülerini doğrulayın—mevcut kasalara kromdan paslanmaya geçerken özellikle.
Mühendislik Sınırları — Bu Hattı Ne Zaman Seçmemelisiniz
Paslanmaz derin oluk parçalar korozyon ortamlarında orta radyal yükler için mükemmeldir — evrensel değildir. Bunları RFQ üzerinde uygulanabilecek herhangi bir sınırlama için işaretleyin.
- baskın yönlü itme: Açılı temas veya itki rulmanlar ağır eksenel yükü taşır; derin oluk yalnızca hafif çift yönlü eksenel yükü kabul eder.
- Maksimum yük minimum zarf içinde: C kısıtlaması olduğunda delik/OD adımını yükseltin veya krom çeliğe geçinr kısıtlayıcıdır ve korozyon yoktur.
- 2RS ile aşırı hız: Temas contaları sınırlama hızını azaltır; RPM darboğazı olduğunda ZZ kullanın veya harici yağlama ile açık kullanın.
- Özellikle yüksek sıcaklık veya kriyojenik görevle ilgili talep yok: Yüksek sıcaklıkta gres, boşluk veya alternatif malzemeler açıkça talep edin—varsayılan dolgu yeterli olmayabilir.
daha geniş yatay türü seçimi için (derin oluk doğru familya değilse), şu kılavuza bakın derin yaka rulmanlarının avantajlarıkurulum ve bakım derinliği o sayfada kalır, burada çoğaltılmaz.
