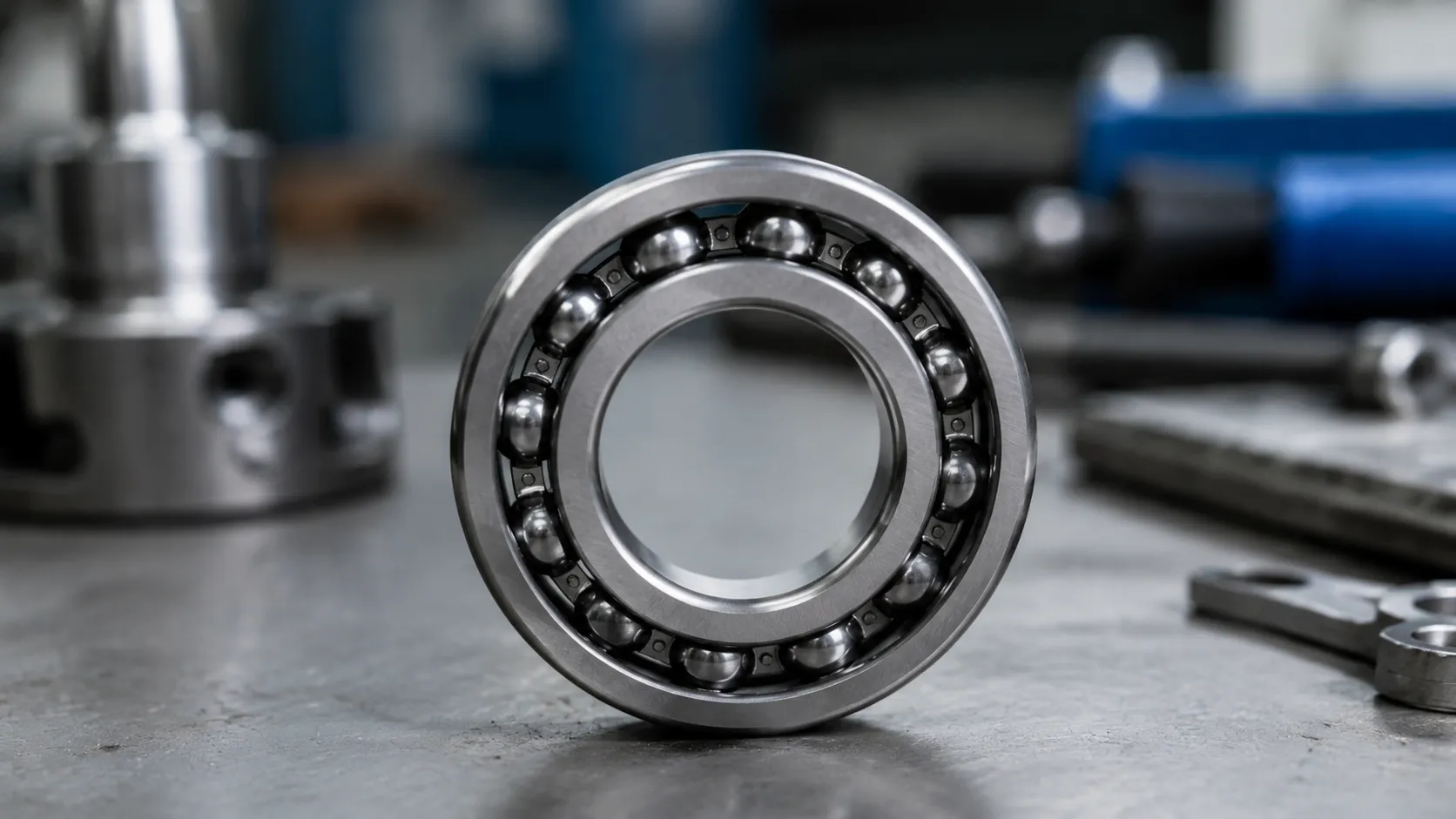

Aiguilles à billes à gorge profonde 69 22 — 22x39x9 mm Simple rangée

Paramètre	69/22 (22x39x9)
Diamètre intérieur (DI)	22 mm
Diamètre extérieur (OD)	39 mm
Largeur / épaisseur	9 mm
Séries	Rang simple extrafin 69/22
options d’étanchéité	Ouvrir · ZZ · 2RS

Aiguilles à billes à gorge profonde 69 22 (aiguilles à billes à gorge profonde 69 22 22x39x9 / 22x39x9 mm) sont compacts roulement pour charge radiale et moyen charge axiale devoir avec faible frottement et faible bruit. Ne pas confondre ce SKU avec les grandes sections minces 6922 (110×150×20 mm) programmes — pour les alésages métriques sub-25 mm voir palier miniature à billes à gorge profonde en remise.

Dans nidresses de billes à gorge profonde 69 22 — 22x39x9 Vue d'ensemble

Lorsque votre application exige une empreinte compacte sans sacrifier les performances, le au 69/22 roulement à billes à gorge profonde est un choix idéal. En tant que composant spécialisé roulement à billes à section mince 69/22 at 22x39x9 mm, ceci ligne unique conçu pour une efficacité d'économie d'espace avec un rapport alésage extérieur élevé. Ceux-ci roulement assurent une rotation de précision dans des enveloppes serrées.

Comprendre les dimensions du 69/22

Le numéro de pièce dicte directement la géométrie spécifique de ce ligne unique roulement radial. Le “69” signifie la série ultra-fine légère, tandis que le “/22” désigne la diamètre intérieur en millimètres.

Dimension de frontière	Mesure
69/22 alésage (d)	22 mm
Diamètre extérieur (D)	39 mm
Largeur/Épaisseur (B)	9 mm

Caractéristiques de conception clés et gestion des charges

La résistance centrale de acier chromé la géométrie 69/22 réside dans son palier lisse radial à gorge profonde 69/22 conception de circuite de roulement. Les rainures de circuite profondes et ininterrompues assurent une conformité optimale entre la bille et la rainure.

• Efficacité de la charge radiale : Optimisée principalement pour gérer une capacité élevée charge radiale forces perpendiculaires à l'arbre.
• Charge axiale bidirectionnelle : La géométrie à gorge profonde permet à la bague de supporter une charge modérée charge axiale des forces dans les deux directions simultanément.
• Faible frottement et bruit : Les guides de précision usinés assurent faible frottement et faible bruit la production pendant la rotation à grande vitesse.

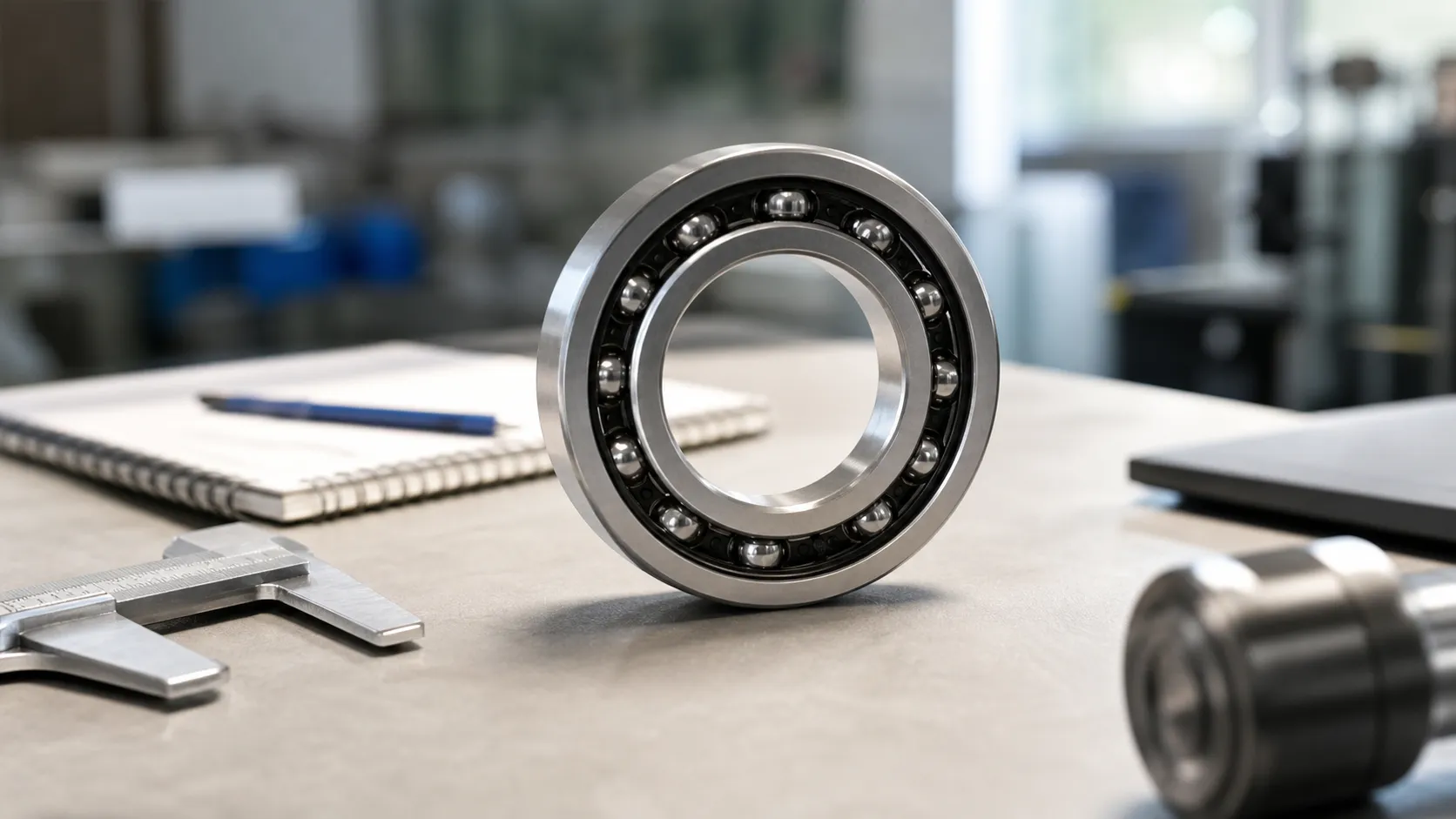

Roulements à billes à gorge profonde 69 22 — Dimensions et capacités de charge

Lors du choix d’un roulement à billes à section mince 69/22 pour votre équipement, les paramètres techniques dictent ses limites de performance. Ces 22x39x9 mm composants sont fabriqués selon des tolérances précises pour un service fiable sous stress opérationnel.

Ci-dessous figurent les dimensions critiques et les capacités de charge pour le standard palier lisse radial à gorge profonde 69/22.

Dimensions et tableau des tailles du roulement 69/22

L’empreinte physique définit la compatibilité avec les arbres et les boîtiers. Le diamètre intérieur de 22 mm convient aux moteurs compacts, pompes et moyeux de roue qui nécessitent une diamètre extérieur empreinte compacte.

Paramètre	Mesure métrique	Équivalent impérial
Ø intérieur (alésage)	22 mm	0,8661 pouces
Ø extérieur	39 mm	1,5354 pouces
Épaisseur (largeur)	9 mm	0,3543 pouces

Remarque : les listings ISO peuvent afficher 69/22, 69-22, ou 22399 pour le même bord 22 × 39 × 9 mm. Vérifiez les lectures du pied à coulisse avant de commander des remplacements.

Notes de charge et limites de performance

A ligne unique la géométrie des joints à gorge profonde permet à ce palier de supporter les forces efficacement malgré sa section transversale mince.

• Indice de charge dynamique (Cr): 5,2 kN – Mesure la limite de durée de vie en fatigue sous rotation opérationnelle constante.
• Capacité de charge statique (C0r) 3,35 kN – Représente le maximum autorisé charge radiale or charge axiale que le palier peut supporter lorsqu’il est à l’arrêt sans déformation permanente.

Vitesse limite par type de lubrifiant

La température de fonctionnement et la longévité dépendent fortement de vos vitesses de rotation et de vos choix de lubrification. Un palier à billes haute vitesse 69/22 fonctionne de manière optimale dans ces seuils :

• Lubrification à la graisse : 14 000 RPM (Idéal pour joint d'étanchéité en caoutchouc 2RS or bouclier métallique ZZ configurations)
• Lubrification à l'huile : 18 000 RPM (Idéal pour ouvert configurations dans des bains d'huile fermés)

Options de matériaux premium

Options de métallurgie standard répondant aux exigences environnementales :

• Acier Chrome (GCr15) : Le choix standard pour une dureté élevée, faible bruit, et une résistance à l'usure maximale en utilisation intensive.
• Acier inoxydable (AISI 440C) : Formulé pour des environnements à forte humidité ou légèrement corrosifs.
• Hybrides céramiques ( billes Si3N4 ) : Conçu pour des vitesses ultra-élevées, une dilatation thermique minimale et faible frottement opérations.

Variantes d’étanchéité et de protection pour les roulements 69/22

Aiguilles à billes à gorge profonde 69 22 expédiés en trois ligne unique configurations radiales pour s’adapter à votre environnement opérationnel. Le choix de la variante de fermeture influence directement la durée de vie, la température de fonctionnement et les intervalles d’entretien de vos roulements à billes.

Roulements 69/22 ouverts pour systèmes fermés

• Cas d’usage les plus pertinents : Boîtes de vitesses fermées, bains d’huile et carters pré-lubrifiés.
• Avantage clé : Permet à l’huile ou à la graisse externes de circuler librement à travers la bague à billes fine 69/22 pour une lubrification continue.
• Performance : Offre le frottement le plus faible et la vitesse maximale possible puisqu’il n’y a pas de joints de contact pour créer de la traînée.

69/22-2RS à joint en caoutchouc pour une protection maximale

• Cas d’usage les plus pertinents : Moteurs électriques, équipements extérieurs et environnements d’atelier poussiéreux.
• Avantage clé : Équipé de joints en caoutchouc nitrile durcis des deux côtés pour verrouiller complètement la graisse d'usine et bloquer les contaminants externes.
• Performance : Le 69/22-2RS étanché en caoutchouc la conception offre une excellente résistance à l'humidité et à la poussière, en faisant le choix le plus fiable pour les applications industrielles rigoureuses en France.

69/22-ZZ Boucliers métalliques à haute rapidité

• Cas d’usage les plus pertinents : Instruments de précision, transmissions à grande vitesse et environnements à faible débris.
• Avantage clé : Utilise des boucliers sans contact 69/22-ZZ boucliers métalliques pour maintenir la lubrification sans générer de chaleur par friction.
• Performance : Fournit une palier à billes haute vitesse 69/22 solution avec un faible frottement, faible bruit profil qui surpasse les joints en caoutchouc dans les configurations propres à RPM élevé.

Type de variante	Protection contre poussière/humidité	Niveau de frottement	Vitesse maximale capable	Entretien de la lubrification
Ouvrir	Aucun (Nécessite un boîtier)	Extrêmement faible	Plus élevé	Nécessite huile/graisse externes
ZZ (Protecteur métallique)	Modéré	Faible	Élevé	Scellé à vie
2RS (Etanche en caoutchouc)	Excellent	Moyen	Modéré	Scellé à vie

Applications courantes des roulements à gorge profonde 69/22

Le palier lisse radial à gorge profonde 69/22 appears across industries where space is tight but performance cannot be compromised. This specific roulement à billes à section mince 69/22 features a space-saving design that makes it a go-to component for modern engineering challenges.

Industrial Machinery and Automated Production Equipment

Small conveyors, packaging rollers, and material-handling idlers rely on the palier à billes haute vitesse 69/22 under continuous charge radiale avec faible frottement et faible bruit.

Electric Motors, Pumps, and Power Transmission Systems

Compact electric motors, fan shafts, and gear-reducer outputs use acier chromé 69/22 units; 69/22-2RS (2RS) blocks moisture in pump and outdoor motor housings while handling light charge axiale in both directions. See roulements à billes à gorge profonde radiaux for broader load-class comparisons.

Precision Instruments and Robotics

Wheel hubs, power tools, and light robotics use this ligne unique unités de 22 mm de diamètre lorsque l’espace enveloppant est limité ; 69/22-ZZ (ZZ) convient à des broches propres à grande vitesse (RPM) tandis que ouvert les types fonctionnent dans des bains d’huile fermés.

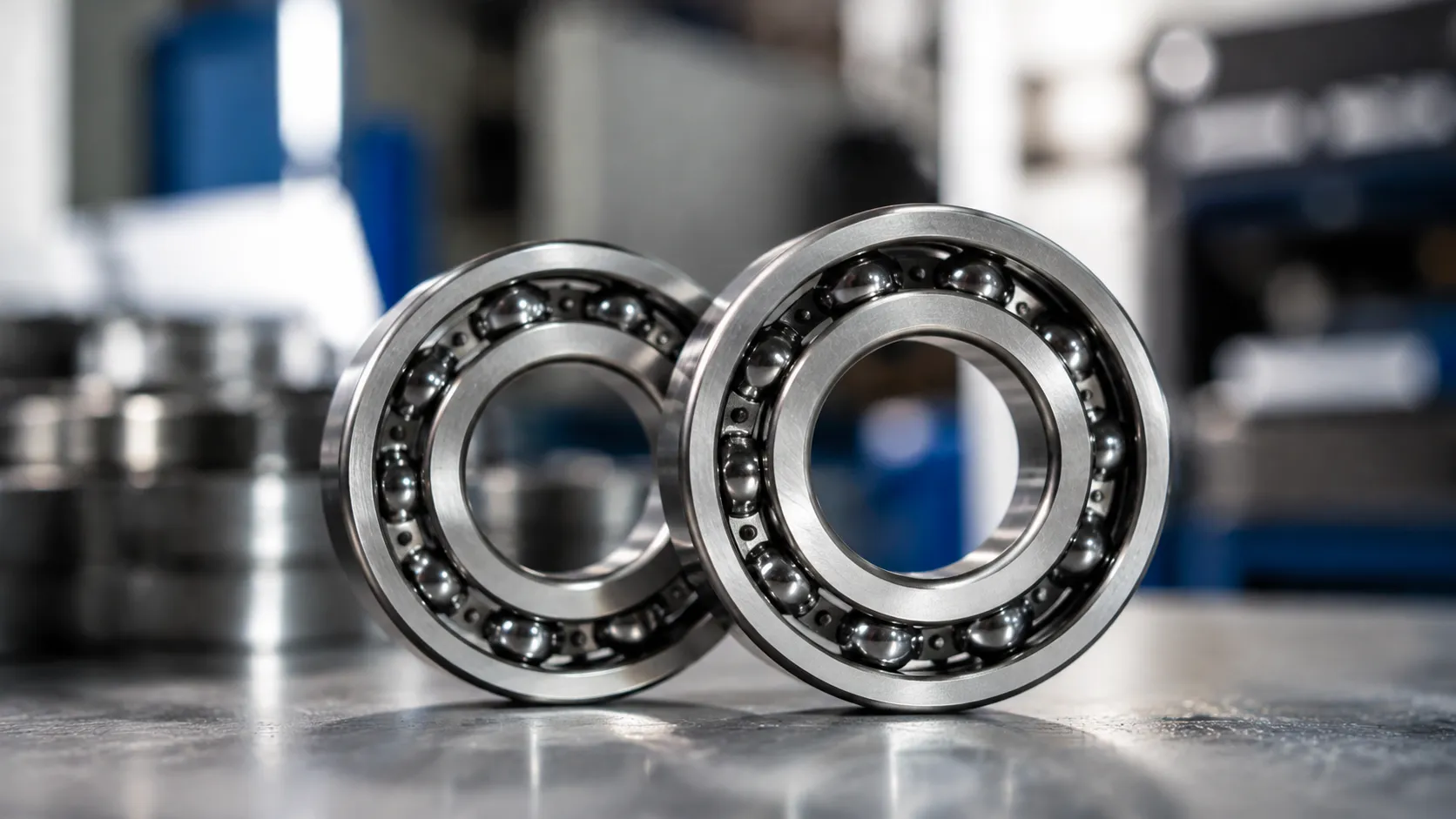

Comment choisir et entretenir votre palier 69/22

Pour obtenir la durée de vie la plus longue de votre paliers à billes à gorge profonde 69 22 se résument à choisir le jeu interne approprié pour la température de fonctionnement et à assurer une lubrification adéquate. Un entretien correct prévient les défaillances prématurées dans 22x39x9 mm les assemblages.

Choisir le bon jeu interne

Les températures de fonctionnement affectent directement l’ajustement de votre roulement à billes à section mince 69/22. Le jeu standard convient à des conditions normales, mais les extrêmes de température exigent des classes de jeu spécifiques pour éviter le blocage ou un jeu excessif.

Classement de jeu	Température de fonctionnement	Meilleur usage pour
C2 (Resserré)	Températures basses	Applications de haute précision avec vibration minimale
Normal (CN)	Température ambiante / Standard	Utilisation industrielle générale et moteurs électriques standard
C3 (Lâche)	Températures élevées	Équipements à grande vitesse où l’expansion thermique se produit
C4 (Très lâche)	Températures très élevées	Machines lourdes avec accumulation important de chaleur

Bonnes pratiques de lubrification : Graisse vs huile

Choisir comment lubrifier votre palier lisse radial à gorge profonde 69/22 dépend de la vitesse d’application et de l’environnement.

• Lubrification à la graisse : Meilleur pour 69/22-2RS étanché en caoutchouc or Roulement à cage 69/22-ZZ blindé il reste en place, nécessite moins d’entretien et offre une excellente protection contre la poussière et l’humidité.
• Lubrification à l'huile : Idéal pour les roulements ouverts fonctionnant dans des boîtes de vitesses entièrement fermées ou des systèmes à grande vitesse. L’huile évacue la chaleur bien plus rapidement que la graisse mais nécessite un approvisionnement continu ou un bain d’huile.

Signes de défaillance du roulement et remplacement

N’attendez pas qu’un arrêt complet du système soit nécessaire pour remplacer vos composants. Surveillez ces signes d’alerte courants indiquant que votre roulement en acier chromé 69/22 a besoin d’être remplacé :

• Augmentation du bruit : Un bruit distinct de frottement, de cliquetis ou de grincement indique des dommages au chemin de roulement ou un manque de lubrification.
• Chaleur excessive : Si le carter du roulement semble inhabituellement chaud au toucher, il souffre probablement d’un frottement élevé dû à un lubrifiant défaillant ou à un Jeu inadéquat.
• Tendance visible: Tout vacillement, vibration ou désalignement de l’arbre signifie que les billes internes ou la cage se sont usées.

Informations de commande — Roulements à billes à gorge profonde 69 22 22x39x9

Roulements à billes à gorge profonde 69 22 22x39x9 expédier comme marque générique ou marqué OEM 22x39x9 mm unités dans ouvert, ZZ, ou 2RS configurations. La quantité minimale de commande standard commence à 500 pièces; paquets mixtes de code d’étanchéité et lignes OEM répétées cotées dans les 24–48 heures.

Programme	MOQ	Délai de livraisons typique
stock 69/22-2RS	500 pièces	7–12 jours ouvrables
ZZ / paquets mixtes ouverts	1 000 pcs	10–15 jours ouvrables
Kits de maintenance / MRO	3 000 pcs	12–18 jours ouvrables

Demander un devis

Envoyer le code d’étanchéité (ouvert / ZZ / 2RS), matériau (acier chromé ou en acier inoxydable), grade de dégagement et volume annuel pour une configuration paliers à billes à gorge profonde 69 22 proposition.

Contactez JN Bearings avec marquages estampillés (69/22, 69-22-2RS, 22399) ou vérifications d’alésage à 22 × 39 × 9 mm.

FAQ sur les roulements à billes à gorge profonde 69/22

Quelle est la différence entre les roulements 69/22 et 6922 ?

69/22 (également écrit 69-22 ou 22399) est la série ultra-fine ligne unique à 22x39x9 mm — le sujet de cette page. 6922 / 61922 est une ligne séparée à section mince large à 110 × 150 × 20 mm. Toujours vérifier les lectures du pied à coulisse sur diamètre intérieur, diamètre extérieur, et épaisseur avant de commander.

Un roulement 69/22 peut-il supporter de fortes charges axiales ?

Non. En tant que ligne unique palier lisse radial à gorge profonde 69/22, ce design est optimisé principalement pour les charges radiales. Bien qu'il puisse supporter des charges axiales légères à modérées dans les deux sens grâce à sa géométrie à gorge profonde, des charges axiales élevées provoqueront une usure prématurée. Pour des charges de poussée lourdes, associer à un roulement à poussée ou passer à une conception à contact angular.

Comment savoir si mon roulement 69/22 nécessite un joint 2RS ou ZZ ?

Le choix de l'enveloppe appropriée dépend de l'environnement d'exploitation, des vitesses de fonctionnement et des risques de contamination. Trois configurations standard couvrent la plupart des roulement cycles de service ; pour les options d'étanchité cataloguées, voir roulements à billes à gorge profonde étanches.

Caractéristique / Spécification	Ouverture du palier	69/22-ZZ Bouclage métallique	69/22-2RS Etanche en caoutchouc
Niveau de protection	Aucun (Nécessite une lubrification externe)	Medium (Détournement de gros débris)	Elevé (Poussière et étanche)
Friction et bruit	Friction minimale, faible bruit	Friction faible, faible bruit	Friction moyenne (Joint de contact)
Capacité de vitesse	Palier à billes à grande vitesse 69/22	Rapide	Vitesse modérée
Meilleur usage pour	Baies d'huile enfermées, boîtes de vitesses	Environnements propres et à haute vitesse	Sales, poussiéreux ou humides

Ces paliers à billes à gorge profonde 69 22 sont disponibles en marque générique et premium acier chromé options avec des dégagements personnalisés pour correspondre à des configurations spécifiques de machines.
